ATR棱镜

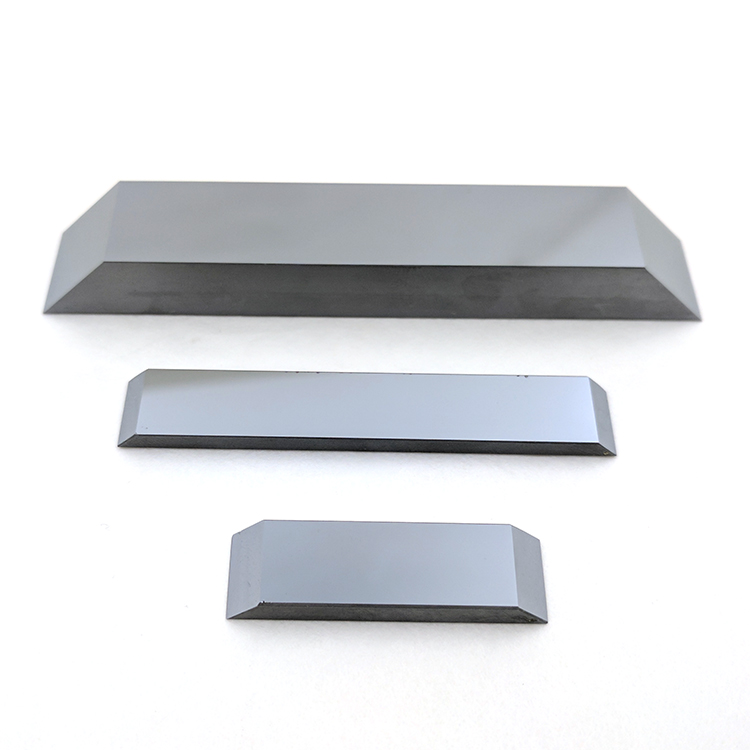

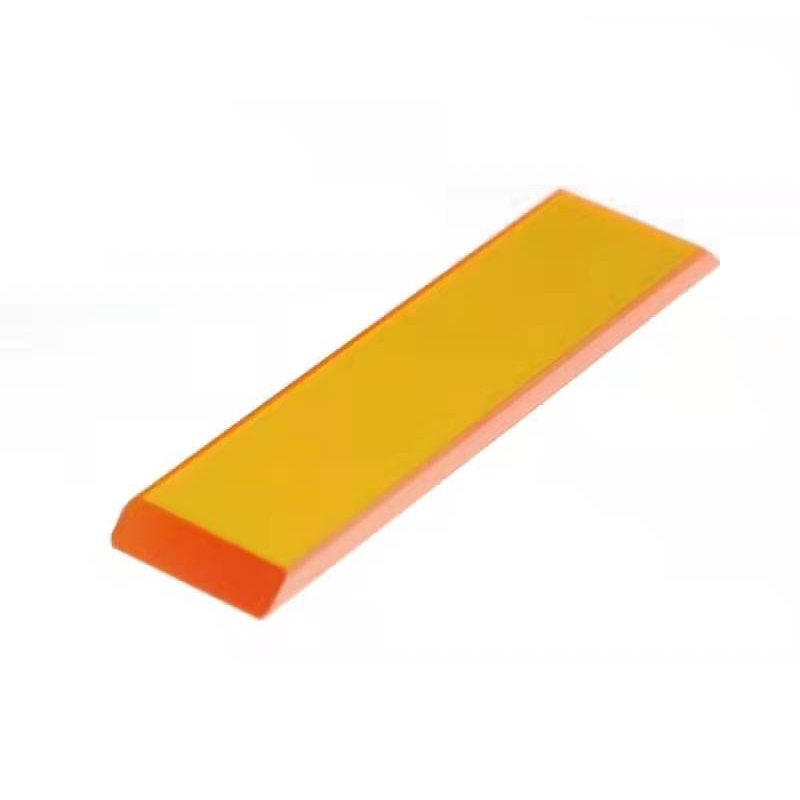

ATR棱镜(衰减全反射棱镜)是光谱学中用来分析材料特性的一种光学棱镜。它包括一个由高折射率材料(如锗,硅和硒化锌)制成的棱镜,其表面经过抛光。


当红外光以一个特定的角度射入ATR棱镜时,它在棱镜内发生全内反射。这就产生了倏逝波,它延伸到棱镜的表面之外,并与放置在棱镜上的样品相互作用。通过测量与样品相互作用引起的红外光的变化,科学家可以获得有关样品的成分、分子结构和其他特性的宝贵信息。ATR棱镜简化了光谱分析过程,它允许直接测量固体、液体和半固体样品,而无需复杂的样品制备。


ATR棱镜被广泛用于科学研究、质量控制和各种行业,以研究材料,如药品、聚合物、化学品和生物样品。它们为现场分析样品提供了一种方便和非破坏性的方法,对样品的特性提供了宝贵的见解。


武汉特光可以根据客户的要求或者图纸定制各种规格ATR棱镜,常规参数为:光洁度60-40, 角精度<6分,面形λ/2, 通光孔径>90%。如需了解更多或者需要定制,请发邮件到sales@wheo.cn。




Stardard PrecisionHigh Precision
MaterialsK9, UV Fused Silica, Sapphire, CaF2, Si, Ge, ZnSe, ZnS etc.
Dimension5-350 mm
Dimension tolerance±0.1 mm±0.05 mm
Surface quality60-4040-20, 20-10, 10-5 or even super smoothless
Surface flatnessPV≤λ/2 @32.8nm over clear aperturePV≤λ/10 @32.8nm over clear aperture
Angular tolerance< 3 arc< 5 arcsec
Clear aperture≥90%≥95%
CoatingAR coating, BBAR coating, Portected Al/Ag/Au coating
